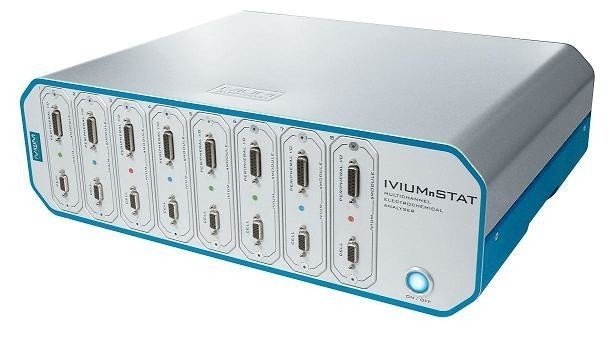

Ivium-n-Stat: analisador eletroquímico multicanal

vium-n-Stat:


  • Potenciostato multi-canal / Galvanostat / ZRA
  • Analisador de impedância padrão integrado em cada canal:
    10μHz - 250kHz (1 MHz opcional)
  • 8 módulos / 16 canais por quadro (empilhável até 64 canais)
  • Operação flutuante / aterrada


Configurações do canal: Solteiro:
  • ± 2.5A / ± 10V
  • ± 5A / ± 10V
  • ± 10A / ± 5V
  • ± 2A / ± 20V



Dual:
  • 2 x ± 500mA / ± 10V
  • 2 x ± 2.5A / ± 10V

  Quadro, armação:
  • 20A ou 40A para caber todas as configurações de canais
  • 8 módulos / 16 canais por quadro
  • Empilhável até 64 canais


Características principais:

• Ampla faixa de aplicação:
  O instrumento foi projetado para uma ampla gama de aplicações, tais como teste de pilhas / células de combustível, desenvolvimento de eletrodos, biotecnologia e outros aplicativos de Pesquisa Electroquímica.
• Solução completa:
  O Ivium-n-Stat oferece um pacote completo. O hardware inclui um analisador de resposta de freqüência de alto desempenho, baixa probabilidade de medição de corrente até 10nA em escala total e todas as técnicas eletroquímicas padrão. Todo o software de medição e dataprocessing está incluído (para PCs baseados no Windows).
• Segurança:
  A conformidade (corrente máxima ou potencial) do instrumento pode ser definida pelo operador. Assim, amostras valiosas podem ser protegidas e situações inseguras impedidas.
• Automação:
  Várias portas de entrada e saída analógicas e digitais estão disponíveis para monitoramento e controle de equipamentos periféricos. Esta funcionalidade está totalmente integrada no software.
• Expansibilidade:
  Cada canal pode ser expandido com vários módulos, como um potenciador de potência, multiplexador, etc.
• Hardware:
  - Seleção de faixa de corrente automática: 10nA a 10A / 1mV a 10V
- filtro de ruído variável automático e configurações de estabilidade de potenciostato / galvanostato
- Aquisição simultânea de sinais analógicos de corrente / potencial e periféricos
- Exibição de dados em tempo real até 500 pnts / s. Aquisição até 100.000 pnts / s é armazenada na memória do instrumento
- Varredura aplicável: 1μV / s a ​​10 000 V / s
- Intervalo mínimo de tempo / resolução: 10μs
- Otimização de resultados por filtros ajustados automatizados, amplificadores de ganho e subtração de dc



Programas:

O Ivium-n-Stat é controlado através do IviumSoft do Ivium. Este software versátil, porém intuitivo, permite controle de instrumentos, gerenciamento e análise de dados, etc. O IviumSoft também pode ser conectado e gerenciado a partir de LabVIEW TM , C ++, Delphi, etc. Um pacote completo de IviumSoft é incluído em cada instrumento.

Iva-n-Stat software conttrol:



- Controle de canais separados individualmente
- Todos os canais simultaneamente
- Início síncrono
- Dados de diferentes canais plotados individualmente ou em 1 gráfico único



Canal padrão


Desempenho do canal: Standard sModule (2.5A / 10V)
4 eletrodos WE, CE, RE e S
Conformidade atual ± 2,5 A
Tensão máxima de saída ± 10 V
Potenciostato de largura de banda > 500 kHz
Configurações de estabilidade Alta velocidade, padrão e alta estabilidade
Filtro de resposta programável 1 MHz, 100 kHz, 10 kHz, 1 kHz, 10 Hz
Aquisição de sinal ADC de dois canais de 16 bits, 100.000 amostras / segundo

Potenciostato:
Gama potencial aplicada ± 10 V, com resolução de 0,33 mV
Precisão de potencial aplicada 0,2%, ou 2 mV
Faixas atuais ± 10 nA a ± 10 A em 10 passos
Resolução atual de medição 0,015% do intervalo atual, mínimo 1,5 pA
Precisão de corrente medida 0,2%

Galvanostat
Resolução atual aplicada 0,033% da faixa de corrente aplicada
Precisão de corrente aplicada 0,2%
Faixas potenciais ± 10mV, ± 100mV, ± 1V, ± 10V
Resolução de potencial medido 0,003% do alcance potencial, mínimo 400nV
Precisão do potencial medido 0,2% ou 2mV

Analisador de impedância
Alcance de frequência 10μHz a 250kHz (opcional: 10μHz a 1MHz)
Amplitude 0,015 mV a 1,0 V, ou 0,03% a 100% do intervalo atual
DC offset Sustração de offset de 16 bits de dc e filtros de desacoplamento de 2 dc

Eletrômetro
Impedância de entrada > 1000 Gohm // <8pF
Corrente de polarização de entrada <10 pA
Largura de banda > 5 MHz

Funções especiais:
Compensação de derramamento de Ohm 2 V / faixa de corrente, resolução de 16 bits

Conexões periféricas: (Não para módulo de canal duplo)
2 Analógico em ± 10 V, resolução de 16 bits, largura de banda de 40 kHz
1 saída analógica ± 10 V, resolução de 16 bits
1 entrada digital e 3 saídas digitais 0 a +5 V
I-out e E-out Monitor analógico para corrente celular e potencial
AC-out ± 0,5 V onda senoidal 10μHz-250kHz com atenuação variável
Channel-X e Channel-Y ± 4 V: para registrar impedância de dispositivos periféricos

Meio Ambiente
Tamanho Wxdxh = 3 x 35 x 13 cm
Peso 0,7 kg
Requisitos de PC Windows XP / 7/8/10, com porta USB gratuita

Especificações: quadro principal Ivium-n-Stat
Posições das ranhuras Pode montar até 8 módulos / max. 16 canais
Conectores comuns GND e monitor de controle de emergência combinado
Requerimentos poderosos 100-240 V, 47-63 Hz, 600 W
Interface USB
Tamanho Wxdxh = 47 x 36 x 14 cm
Peso 6,2 kg (sem módulos)
  11,8 kg (com 8 módulos)


Outros modelos

Módulo * SModule SModule SModule DModule DModule
Performance do sistema: 5A / 10V 10A / 5V 2A / 20V 500mA / 10V 2.5A / 10V
Número de canais no módulo 1 1 1 2 2
Conformidade atual ± 5A ± 10A ± 2A ± 500mA ± 2,5 A
Tensão de saída máxima ± 10V ± 5V ± 10V ± 10V ± 10V
Tensão de conformidade máxima ± 10V ± 5V ± 20V ± 10V ± 10V
Porto periférico sim sim sim não disponível não disponível
*) Todas as outras especificações do mesmo modelo padrão

Especificações sujeitas a alterações, Ivium Technologies © 2016
