Baseado em conversores AD de alta resolução e técnicas de amperímetro de resistência zero, o CST520 pode mapear rapidamente a corrente galvânica e a distribuição de OCP em um arranjo de multieletrodos, facilitando o estudo da corrosão não uniforme de amostras metálicas sob depósitos, revestimentos e óleos anticorrosivos. Além disso, ele pode ser utilizado com um potenciostato CS para mapear a distribuição de impedância em um sensor de múltiplos eletrodos.
Por meio da varredura cíclica da distribuição de potencial e corrente na superfície do eletrodo de matriz, é possível caracterizar a distribuição da corrosão localizada ou o processo de dissolução eletroquímica não uniforme do metal nu ou do metal sob revestimento.
O CST520 pode medir com precisão o potencial do eletrodo e a corrente de curto-circuito de qualquer eletrodo individual. É particularmente adequado para estudar a corrosão espontânea de metais em condições não perturbadas.
Aplicativo
Este instrumento é adequado para o estudo das características de distribuição da corrosão localizada em superfícies metálicas em laboratório, bem como para o estudo do mecanismo de ocorrência e desenvolvimento da corrosão localizada. Pode ser amplamente utilizado para estudar o comportamento da corrosão não uniforme em metais.
Princípio de funcionamento
O sistema eletroquímico de matriz multieletrodo CST520 consiste em duas partes: uma interface multieletrodo e um sistema de teste eletroquímico. Ele pode não apenas testar o potencial do eletrodo e a corrente de curto-circuito de qualquer eletrodo individual, mas também medir a espectroscopia de impedância eletroquímica (EIS) e a curva de polarização, enriquecendo significativamente os métodos de avaliação da resistência à corrosão de materiais.
A interface multieletrodo consiste principalmente em circuito de comunicação RS485, circuito de expansão de E/S, circuito de matriz de relés 10x10, circuito MCU, etc. Ela suporta comutação de eletrodos em matriz de até 100 canais, com taxa de comutação de até 100Hz.
O mapeador eletroquímico não só pode realizar testes de eletrodos em matriz, como também servir como um potenciostato/estação de trabalho eletroquímica independente com todas as técnicas para medições de corrosão, como potencial de circuito aberto (OCP), curva de polarização (Tafel), polarização linear (LPR), EIS, curva MS e ruído eletroquímico (ECN), etc.
Varredura de potencial e corrente
O CST520 pode realizar varreduras cíclicas de potencial/corrente da superfície ou varreduras de potencial/corrente versus tempo de qualquer eletrodo individual, com exibição da distribuição de potencial/corrente em tempo real. Os dados podem ser importados para o Origin para exibir os gráficos 3D.
Como mostrado na imagem acima, é apresentada a distribuição de potencial/corrente. Observa-se que existem três áreas com potenciais mais negativos. Correntes negativas também aparecem nessas mesmas áreas no diagrama de distribuição de corrente. Corrente negativa significa corrente anódica, indicando que ocorre corrosão mais severa nessas três áreas da superfície do eletrodo.
Distribuição do módulo de impedância em eletrodos de viga de fio de 10 × 10
Fornecimento padrão:

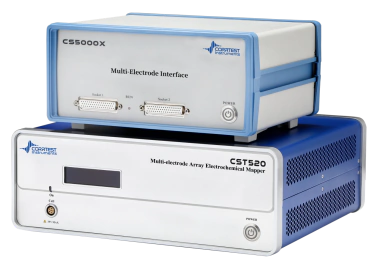

Mapeador Eletroquímico de Matriz de Multieletrodos CST520* 1 conjunto
Conjunto de 1 unidade de interface multieletrodo CS5000X
Kit de software*1
Cabo de eletrodo de expansão* 3 ( WE/SE/AGND (WE99 ))
Cabo de entrada do eletrodo de referência*1
Cabo de entrada do contra-eletrodo *1
Cabo de comunicação DB9 *1
Eletrodo de matriz 10*10 em aço carbono Q235 *1
Cabo de eletrodo *2
Cabo de alimentação *2
Cabo USB*1
Célula fictícia *1
