Medidor de potência de pico e traçador de curva característica para sistemas fotovoltaicos — auto-ranging até 1500 V / 20 A / 30 kW

Conectar → ligar → medir → ler o resultado. Por meio de processo patenteado, o instrumento determina em uma única medição e sem inserção dos dados do módulo a potência de pico, a resistência série interna e a resistência paralela interna, diretamente em campo, exibindo os resultados em tela tátil gráfica colorida de alta resolução, legível sob luz solar. A aquisição da curva em carga capacitiva garante exatidão elevada do traçado, e a curva obtida permite conclusões adicionais sobre as características elétricas do módulo ou string medido — o que qualifica o instrumento também para uso em pesquisa e desenvolvimento.

Características técnicas

• Medição de curvas características I-U em módulos e strings FV até 1500 V CC, 20 A CC e 30 kW
• Medição de corrente de curto-circuito I_SC, tensão de circuito aberto U_OC, potência de pico instantânea P_max, resistência série R_S e resistência paralela interna R_P
• Conversão automática dos valores instantâneos para STC (condições padrão de ensaio)
• Processo de cálculo patenteado para avaliação de geradores FV sem conhecimento das especificações do fabricante; determinação de R_S a partir de uma única curva I-U
• Elevada segurança intrínseca graças ao seccionador de carga incluído (1500 V / 20 A CC)
• Medição de potência e temperatura por cabo de 4 fios (Kelvin) para resultados isentos de erro de queda de tensão
• Medição separada de temperatura no sensor de irradiância e no dorso do módulo (Pt100) para maior exatidão
• Indicação contínua de irradiância e temperatura instantâneas para monitorar as condições de medição
• Display TFT colorido de alta resolução e alta luminância com retroiluminação LED, adequado a uso sob luz solar; operação por tela tátil
• Fonte externa com entrada de ampla faixa para carga das baterias e operação contínua
• Software PV Analyzer para representação gráfica, avaliação e documentação com banco de dados integrado; operação via PC com importação direta de medições (ex.: medições de longa duração)
• Bancos de dados internos de clientes e de módulos com intercâmbio bidirecional; interfaces abertas para aplicações especiais

Medidor de potência de pico e traçador de curva característica — auto-ranging até 1500 V / 40 A / 30 kW

Evolução do PV1500 para strings de alta corrente e associações em paralelo: traça curvas I-U de módulos e strings até 1500 V CC / 40 A CC / 30 kW, mantendo o mesmo processo patenteado de determinação de P_max, R_S e R_P a partir de uma única curva, sem dados de placa do fabricante, com conversão automática para STC.

Características técnicas

• Traçado de curvas I-U em módulos e strings FV até 1500 V CC, 40 A CC e 30 kW
• Aquisição em carga capacitiva com controle da taxa de varredura — nem < 20 ms (distorção capacitiva/indutiva), nem > 1 s (flutuação de irradiância) — para máxima fidelidade da curva
• Medição de I_SC, U_OC, P_max, R_S e R_P; conversão automática para STC
• Seccionador de carga incluído (1500 V / 40 A CC) para elevada segurança intrínseca
• Medição de potência e temperatura em 4 fios; sensores independentes de temperatura (Pt100 no dorso do módulo e no sensor de irradiância)
• Display TFT tátil colorido legível sob sol; bancos de dados internos de clientes e módulos com intercâmbio bidirecional
• Software para representação gráfica, avaliação e documentação; operação via PC com importação direta; interfaces abertas

Escopo de fornecimento sob consulta — não publicado na página do fabricante.

Testador de instalações FV para segurança elétrica e medição de curva I-V

A série SEAWARD PV:1525 reúne testadores portáteis projetados para o ensaio de segurança elétrica de sistemas fotovoltaicos residenciais e comerciais de telhado. Com medição de tensão até 1500 V CC e de corrente de curto-circuito até 25 A, a série está dimensionada para os sistemas fotovoltaicos atuais e futuros. O PV:1525-IV acrescenta o traçado de curva I-V para análise de desempenho detalhada — consolidando em um único instrumento portátil todos os ensaios de Categoria 1 e o principal ensaio de Categoria 2 da IEC 62446-1.

Características técnicas

• Medição de tensão de circuito aberto U_OC até 1500 V CC
• Medição de corrente de curto-circuito I_SC até 25 A
• Ensaio de resistência de isolamento com tensão de ensaio até 1500 V CC
• Traçado de curva I-V (exclusivo das versões -IV)
• Ensaio de continuidade de baixa resistência com corrente de 200 mA
• Alicate de corrente para medição de corrente de operação e potência
• Conectividade Bluetooth para atualizações e transferência de dados; memória interna e fluxo de trabalho digital com software SolarCert
• Construção compacta, robusta e leve para uso em campo (telhados e ambientes severos)

DIN EN 62446VDE 0126-23VDE 0126-23-1

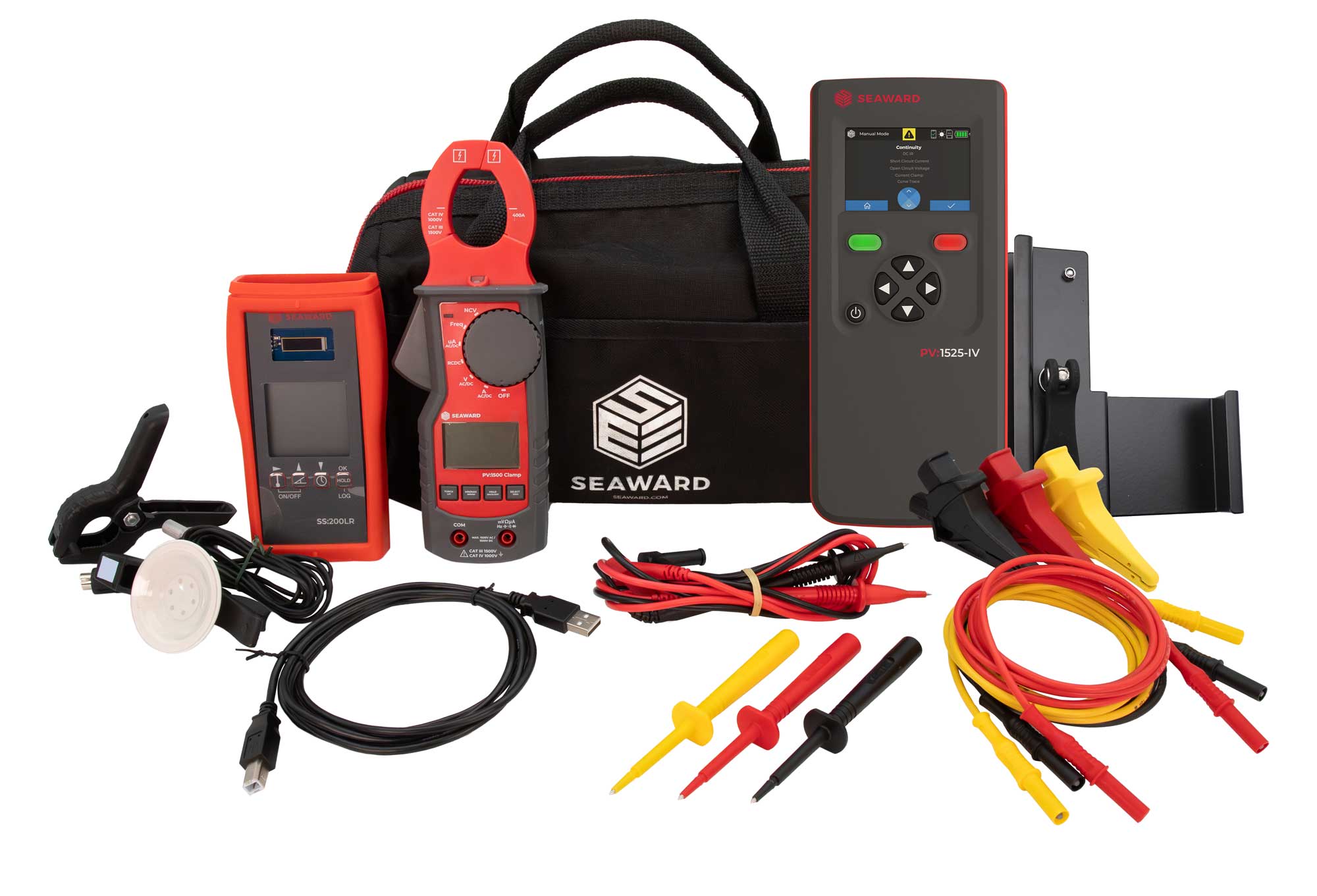

Conjunto completo do testador PV:1525-IV para segurança elétrica e medição de curva I-V

Mesma plataforma de medição do PV:1525-IV — U_OC até 1500 V CC, I_SC até 25 A, isolamento até 1500 V CC, continuidade a 200 mA, curva I-V e Bluetooth — fornecida como pacote pronto para uso imediato em campo, reduzindo o número de equipamentos que o instalador transporta entre pontos de ensaio no telhado e acelerando o comissionamento ao combinar múltiplas funções de ensaio em um único instrumento portátil.

Instrumento de ensaio para a segurança elétrica de sistemas fotovoltaicos

Instrumento portátil ideal para o ensaio de segurança elétrica em sistemas fotovoltaicos residenciais e comerciais. Com medição de tensão até 1500 V CC e de corrente de curto-circuito até 25 A, cobre com folga as instalações atuais e futuras.

Características técnicas

• Medição de tensão de circuito aberto U_OC até 1500 V CC
• Medição de corrente de curto-circuito I_SC até 25 A
• Tensão de ensaio de isolamento até 1500 V CC
• Ensaio de continuidade de baixa resistência com 200 mA
• Navegação de menu intuitiva; compacto, móvel e leve — ideal para uso em campo
• Interface Bluetooth para atualizações

DIN EN 62446VDE 0126-23

Kit do instrumento de ensaio de segurança elétrica de sistemas fotovoltaicos

Versão em kit do PV:1525, com as mesmas capacidades de medição — U_OC até 1500 V CC, I_SC até 25 A, isolamento até 1500 V CC, continuidade a 200 mA — acrescida de alicate de corrente para medição de corrente de operação e potência, além da interface Bluetooth para atualizações. Compacto, portátil e leve, com navegação de menu intuitiva.

Instrumento de ensaio para módulos e strings FV conforme DIN EN 62446 (VDE 0126-23)

Todos os ensaios de segurança elétrica exigidos em sistemas fotovoltaicos podem ser executados de forma simples e segura conforme a DIN EN 62446. O instrumento é adequado ao ensaio de módulos e strings de até 1000 V / 20 A. Além da medição de isolamento, do ensaio de polaridade e do ensaio de falta à terra, também verifica a continuidade do condutor de proteção. Destaca-se pelo design ergonômico e pela massa de apenas 500 g.

Especificações

DIN EN 62446VDE 0126-23

Instrumento de ensaio para módulos e strings FV conforme DIN EN 62446 (VDE 0126-23) — com memória e interface

Idêntico ao PVSUN nas grandezas de medição (1000 V CC / 20 A CC, isolamento 0…20 MΩ a 250/500/1000 V, falta à terra 0…1000 V, continuidade 0…10 Ω > 200 mA, polaridade, 500 g), acrescido de interface USB bidirecional, memória interna para 10.000 registros de medição e software PV para PC (Control Center; integração IZYTRONIQ via NEXONIQ), permitindo documentação completa e rastreável dos ensaios de comissionamento e periódicos.

DIN EN 62446VDE 0126-23

PROFITEST PVsun memo com os acessórios essenciais

Conjunto que reúne o testador com memória e os acessórios necessários ao ensaio documentado conforme DIN EN 62446:

• PROFITEST PVsun memo (M360D) — ensaio de módulos e strings até 1000 V / 20 A; isolamento com tensão de ensaio até 1000 V; polaridade, falta à terra e continuidade do condutor de proteção; USB bidirecional; memória para 10.000 registros; software PV; cabos de medição e adaptadores
• PROFITEST PVsun-sor (Z360N) — sensor combinado de irradiância, temperatura e inclinação, para registro das condições ambientais de ensaio
• Pontas de prova magnéticas com proteção contra contato (Z502Y) — contatos de medição Ø 5,5 mm isolados; conexão MC4; suporte magnético com força de retenção de 1200 g perpendicular à superfície de contato (condições normais, parafusos de cabeça plana); CAT III 1000 V / 4 A; temperatura de operação −10 a +60 °C

DIN EN 62446CAT III 1000 V / 4 A (pontas)

Instrumento de medição e ensaio da eficácia das medidas de proteção em instalações elétricas estacionárias — após instalação, reparo ou ampliação, e para ensaios periódicos (DGUV V3)

Complemento indispensável ao ensaio fotovoltaico: verifica o lado CA da instalação (do inversor ao ponto de conexão) conforme IEC 60364-6 (DIN VDE 0100-600) e EN 50110-1 (DIN VDE 0105-100), com sequências de ensaio pré-definidas ou programáveis. Categoria de medição: 300 V CAT IV / 600 V CAT III. Também ensaia pontos de recarga veicular conforme EN 61851-1 (DIN VDE 0122-1) em conjunto com o adaptador METRALINE PRO-TYP EM.

Características técnicas

• Instrumento de ampla faixa para sistemas CA monofásicos e trifásicos de 65 a 500 V e 15,4 a 420 Hz
• Medição de impedância de laço (loop) e de linha com polarização CC (DC bias)
• Medição de resistência de isolamento com tensão nominal, variável ou crescente
• Medição de baixa resistência com inversão automática de polaridade
• Ensaio de dispositivos DR/RCD de todos os tipos atuais, incluindo sensíveis a CA/CC: seletivos S, SRCD, PRCD, Schukomat, Sidos, tipos G/R, AC, A, A-EV, F, F-EV, B, B+ e B-MI; RCCB em sistemas IT
• Ensaio de RDC-DD conforme IEC 62955 e de RCMB conforme DIN EN 62752
• Medição de resistência de terra (operação em rede)
• Memória para 50.000 registros; porta USB; função push-print; display gráfico colorido sensível ao contexto
• Detecção de PE por contato de dedo para segurança do usuário; sequências de ensaio automáticas; firmware atualizável em campo
• Fornecido com certificado de calibração DAkkS e licença IZYTRONIQ Business Starter

IEC 60364-6 / DIN VDE 0100-600EN 50110-1 / DIN VDE 0105-100IEC 61851-1 / DIN VDE 0122-1IEC 62955DIN EN 62752DGUV V3300 V CAT IV / 600 V CAT III

Verificador de tensão e continuidade bipolar com display digital

Verificador de tensão de dois polos com display digital e testador integrado de continuidade, fase e sequência de fases. Permite a detecção e a medição seguras de tensões CA e CC na faixa de 0 a 1000 V CA / 1500 V CC, em frequências de até 2 kHz — cobrindo diretamente o barramento CC de sistemas FV de 1500 V. Resistências de 0 a 999 kΩ são medidas pelo testador de continuidade integrado; LEDs e iluminação vermelha do display sinalizam tensão de contato perigosa e sequência de fases.

Características técnicas

• Ensaio de tensão de 0 a 1200 V CA e 1500 V CC, em frequências de até 2 kHz
• Indicação de fase e de sequência de fases
• Ensaio de continuidade e medição de resistência (0 a 999 kΩ)
• Teste rápido de DR (RCD) até 30 mA em 230 V
• Teste de tensão de interferência; teste de partida do instrumento (autoteste)
• Conexão de carga: 40 mA por 10 segundos (supressão de tensões parasitas)
• Display iluminado e iluminação do ponto de medição
• Categoria de medição CAT IV 1000 V; grau de proteção IP 65

CAT IV 1000 VIP 65

Alicate amperimétrico CA/CC de garra ampla (formato gota) para medições em barramentos

Solução para medições eficazes de corrente CA/CC em barramentos de até 1000 A. A garra em formato de gota, de grande abertura, foi projetada especificamente para barramentos. Com LCD retroiluminado, desligamento automático e filtro passa-baixas (LPF), oferece ampla gama de funções — da medição de resistência à detecção de tensão sem contato. Certificado para CAT IV 1000 V / CAT III 1500 V, garante máxima segurança no ambiente CC de 1500 V.

Características técnicas

• Medição de corrente CA/CC até 1000 A, com medição TRMS (valor eficaz verdadeiro)
• Medição de µA CA/CC para corrente de partida (inrush) de sistemas HVAC
• Medição de tensão CA/CC até 1500 V CC
• Categoria de medição CAT IV 1000 V – CAT III 1500 V
• Medições de resistência, capacitância e frequência; teste de continuidade e de diodo
• Detecção de tensão sem contato (NCV)
• Filtro passa-baixas (LPF) para medições em saídas de inversores
• Lanterna integrada; LCD retroiluminado com desligamento automático; autoteste

CAT IV 1000 VCAT III 1500 V
