QCM-I - Microbalança Do Cristal De Quartzo com Impedância

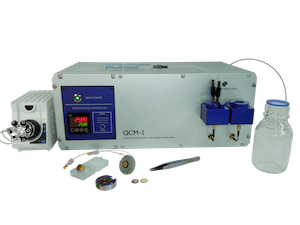

QCM-IA unidade de medição QCM-I é um sensor de massa de alta sensibilidade, que mede a mudança na frequência de um ressonador de cristal de quartzo e como um biossensor sem etiqueta mede a “massa úmida” da camada adsorvida nos processos que ocorrem no sensor ou perto dele superfície. O princípio de medição é baseado na análise de impedância do cristal de quartzo. A frequência de ressonância e a largura de banda da curva de condutância ressonante são determinadas. A largura de banda ou largura total a metade do máximo (FWHM) é uma correlação direta com o fator de qualidade (Q) que é, por definição, o inverso da dissipação bem conhecida (D).



Principais características:

  • Tanto a frequência como a qualidade da ressonância (FWHM ou largura de banda ou dissipação) são medidas
  • Diferentes harmônicos (até o 13º harmônico em cristais de 5 MHz) podem ser medidos rápida e seqüencialmente
  • O controle de temperatura de 4 ° C a 80 ° C (± 0,02 ° C) está incluído
  • O módulo de medição EC está opcionalmente disponível com sensores ITO-QCM
  • Suporte de sensor modular até 4 canais de medição
  • PC externo com Windows® 10; comunicação com o QCM-I via USB

Controle e medição:
O software BioSense realiza o controle total do instrumento QCM-I. Dois modos de medição estão disponíveis:

  • Ressonância : Medição da curva de ressonância e cálculo da frequência de ressonância e FWHM até 70 MHz
  • QCM-t : Medição contínua dos parâmetros de ressonância e da temperatura da célula de fluxo.

Cálculo: vários parâmetros do QCM e da camada de anúncios podem ser calculados usando modelos padrão ou personalizados. Todos esses parâmetros podem ser exibidos na tela, impressos, salvos ou podem ser exportados para avaliação posterior.

Sensores para o dispositivo QCM-I:
Chips de sensor QCM 3000O coração do instrumento de Microbalança de Cristal de Quartzo (QCM) é um cristal de quartzo de corte AT fino com um eletrodo em cada lado.

Sensores de cristal de quartzo com Au ou com eletrodos ITO e uma variedade de pré-revestimentos estão disponíveis. O suporte de sensor modular permite o uso de cristais de quartzo de 14 mm de diâmetro ou 1 ”de diâmetro.

Na QCM convencional, os eletrodos são tipicamente feitos de ouro, que é um material de eletrodo ideal, exceto quando se aplica para medições eletroquímicas ou para investigações ópticas usando microscópios ópticos inversos. No sensor QCM-ITO, os eletrodos ITO transparentes são usados ​​e, portanto, fornecem uma medição eletroquímica mais estável e também podem ser usados ​​para investigação ótica. Para detalhes do sensor, consulte a folha de dados do sensor separada.





Módulos QCM-I E Acessórios

  1. Módulo de fluxo PEEK
  2. Módulo de fluxo SS
  3. Módulo aberto
  4. Módulo Dip-in
  5. Módulo de eletroquímica
  6. Módulo de umidade
  7. Módulo da janela
  8. Módulo de elipsometria
  9. Módulo de alta temperatura / alta pressão
  10. Módulo de alto vácuo
