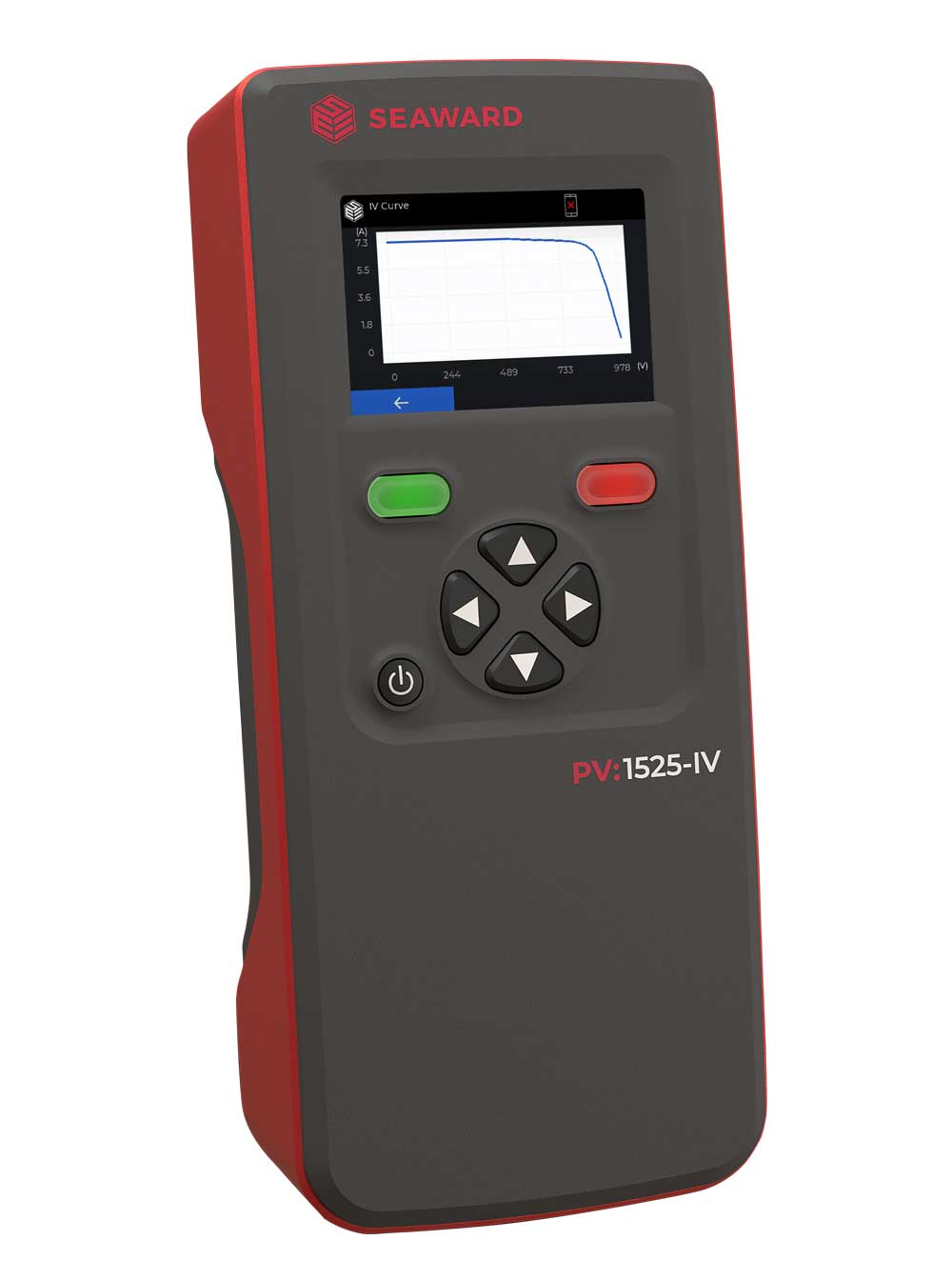

Kit de teste fotovoltaico Seaward PV:1525-IV 1500V

O Seaward PV:1525-IV, um testador de instalações fotovoltaicas de 1500 V e traçador de curvas IV, é uma solução compacta e pronta para uso em campo de última geração, projetada para diagnósticos avançados, análises de desempenho e testes completos do ciclo de vida de sistemas fotovoltaicos. Ideal para instaladores e engenheiros de operação e manutenção que trabalham em sistemas residenciais, comerciais e de grande porte, ele oferece suporte a testes de segurança elétrica e medições detalhadas de desempenho em instalações fotovoltaicas de até 1500 V CC e 25 A.

Projetado para simplificar o comissionamento, a inspeção, a resolução de problemas e a manutenção, o PV:1525-IV combina operação intuitiva com recursos de diagnóstico avançados. Ele verifica a segurança elétrica e o desempenho do sistema em conformidade com normas internacionais como IEC 62446 e EN 61557, além de fornecer informações mais detalhadas sobre o comportamento dos painéis e strings. Com sua funcionalidade integrada de traçado de curva IV, ele vai além dos testes padrão, tornando-se a escolha ideal para identificar falhas, diagnosticar baixo desempenho e validar a potência máxima de saída.

Seaward PV:1525 1500V Nova Interface Inovadora

O Seaward PV:1525-IV foi cuidadosamente projetado pensando na experiência do usuário, apresentando uma interface intuitiva, botões de função iluminados (permitindo navegação e testes guiados, além de melhor visibilidade em condições de baixa luminosidade), uma tela colorida de 88,9 mm (3,5 polegadas) e memória interna que pode armazenar até 1000 registros de testes. Com conectividade Bluetooth integrada, os profissionais de energia solar podem desfrutar de uma transferência de dados perfeita e eficiente para o aplicativo Seaward PV Mobile, que oferece suporte à marcação de resultados, sincronização com a nuvem e atualizações de firmware sem fio para manter a unidade atualizada com os recursos mais recentes.

Ao contrário de seus antecessores que dependiam de pilhas AA para alimentação, o PV:1525-IV usa uma bateria LiPo recarregável de 11,55 V e 2930 mAh, proporcionando aos usuários horas de operação prolongada em qualquer lugar. Ele vem completo com acessórios como pontas de prova de 4 mm, cabos compatíveis com MC4, o alicate amperímetro sem fio PV:1500, uma garra para painel solar e uma maleta de transporte. Também inclui um pacote de baterias LiPo, carregador de baterias, guia de início rápido e o pacote SolarCerts para documentação completa do sistema.

Aplicativo móvel Seaward PV

O aplicativo Seaward PV Mobile pode ser baixado gratuitamente em dispositivos Android e iOS compatíveis. Ele permite a transferência de dados sem fio do Seaward PV:1525-IV para um smartphone via Bluetooth, eliminando a necessidade de registro manual de resultados. O aplicativo PV Mobile também oferece suporte a atualizações de firmware sem fio, garantindo que o testador solar permaneça atualizado com os recursos e melhorias mais recentes.

Com o aplicativo, os usuários podem visualizar as curvas IV e de potência em cores e alta definição diretamente no campo, permitindo uma análise visual rápida e precisa. Isso ajuda a identificar problemas comuns, como sombreamento, células defeituosas ou conexões elétricas deficientes. Utilizando dados de irradiância e temperatura do Seaward SS200LR, o aplicativo permite a correção da curva IV para condições de teste padrão (STC: 1000 W/m², 25 °C), possibilitando comparações mais precisas com os dados do fabricante.

Número de peça Seaward: 601A915

Tabela de comparação entre Seaward PV:1525 e PV:1525-IV

Principais características

• Em conformidade com as normas IEC 61557 e IEC 62446.
• Exibe uma curva IV gráfica na tela.
• Calcula a tensão do ponto de máxima potência, a corrente do ponto de máxima potência e o fator de preenchimento.
• Mede a tensão de circuito aberto de até 1500 V CC, com resolução de 0,1 V.
• Mede corrente de curto-circuito de até 25 A CC, com resolução de 0,01 A e potência máxima de 37,5 kW.
• Possui tensões de teste de isolamento de 250 V, 500 V, 1000 V e 1500 V CC com uma faixa de até 300 MΩ.
• Possui corrente de teste de continuidade de terra superior a 200 mA, com uma faixa de 0,05 Ω a 199 Ω e uma resolução de 0,01 Ω.
• Mede correntes de operação CA/CC de 0,1 A a 40 A através da pinça sem fio PV:1500.
• Possui uma potência operacional de 0,50 kW a 40 kW com resolução de 0,01 kW.
• Transferência de dados via Bluetooth para o novo aplicativo móvel Seaward PV.
• Atualizações sem fio – As alterações de firmware podem ser aplicadas ao dispositivo por meio do aplicativo.
• Tela de cores intuitiva
• Os botões de função iluminados permitem navegação guiada e testes.
• Memória interna para armazenamento de resultados
• Modo manual para testes de diagnóstico
• Alerta o usuário sobre tensões perigosas nos terminais.
• Impede a realização de testes se for detectada uma tensão de entrada ≥ 30 V CA/CC.
• Armazena até 1000 resultados de testes com suporte para localização/etiquetagem.
• Alimentado por uma bateria LiPo de 11,55 V e 2930 mAh.
• Função de desligamento automático
