O sistema de microdosagem Norhof #608 LN2 é uma solução universal e automática de enchimento de nitrogênio líquido, projetada para uma ampla gama de aplicações laboratoriais. Originalmente projetado para o reabastecimento de detectores FTIR, o sistema agora é amplamente adotado para o fornecimento seguro, autônomo e preciso de LN2 para Dewars que atendem:
- Detectores FTIR (MCT, FPA)
- Microscópios Eletrônicos de Varredura (MEV)
- Microscópios Eletrônicos de Transmissão (MET)
- Sistemas de Feixe de Íons Focalizados (FIB)
- Microscópios Crioeletrônicos (Crio-EM)
- Outros pequenos instrumentos de laboratório refrigerados por LN2
Os adaptadores são feitos sob medida para integração perfeita com marcas líderes e configurações personalizadas
Principais características do sistema de enchimento automático Norhof LN2:
- Compatibilidade universal:
adaptadores personalizados para Bruker, Netzsch, Shimadzu, Thermo Fisher, Perkin Elmer, Agilent, Horiba, Mettler Toledo, JEOL, FEI, Zeiss, Hitachi, Thermo Fisher Scientific e muito mais. - Operação Plug-and-Play:
Fácil configuração com a maioria dos detectores e Dewars; não requer ferramentas especiais. - Enchimento suave e preciso:
microdosagem ajustável de algumas gotas até 0,5 L/min, ideal para detectores sensíveis e estágios criogênicos. - Recargas programadas e sob demanda:
programe recargas em intervalos predefinidos ou acione manualmente/externamente para evitar interromper as medições. - Seguro e limpo:
sem contato do operador com o LN2; operação de baixa pressão (<300 mBar) para máxima segurança no laboratório. - Sem formação de gelo:
a pressão é gerada pela vaporização interna do LN2, evitando a entrada de ar e o acúmulo de gelo. - Silencioso e sem vibração:
sem válvulas solenoides ou bombas barulhentas — ideal para instrumentos sensíveis. - Operação noturna e autônoma:
suporta longas execuções de medições e resfriamento contínuo do instrumento.
Especificações e opções
Sistemas de microdosagem Norhof LN2
O nitrogênio líquido (LN2) é usado como meio de resfriamento e é retirado de um recipiente de armazenamento (Dewar) com baixa pressão (máx. 300 mBar) e entregue (bombeado) através de uma linha de enchimento para a aplicação de forma microdosada.
O sistema de microdosagem Norhof LN2 foi projetado para superar as desvantagens do LN2 sob pressão, no qual uma válvula solenoide é usada para ligar/desligar o fornecimento. Você pode comparar o sistema Norhof a uma torneira, mas em vez de fornecer água, ele fornece nitrogênio líquido suavemente, com um fluxo ajustável, possível de regular a partir de algumas gotas, até 1 litro/minuto. Nossa bomba pode bombear LN2 até 4 metros acima da própria bomba.
O reservatório de Dewar pode ser facilmente instalado próximo ao seu local de trabalho. Quando você precisar de uma pequena quantidade de LN2, o sistema estará pronto para fornecer o líquido pressionando apenas a cabeça da bomba. Ao pressionar a cabeça da bomba, o sistema começa a gerar uma pequena sobrepressão, forçando o líquido a subir suavemente para a linha de enchimento e a cair no seu pequeno recipiente de Dewar ou outro recipiente pequeno de LN2. Após liberar a pressão na cabeça da bomba, o sistema desliga-se automaticamente e o fluxo cessa.
Princípio de funcionamento
A pressão acima do nível do líquido dentro do Dewar é gerada pelo aquecimento de uma pequena quantidade de líquido na parte inferior do Dewar. Com apenas 100 mBar de sobrepressão, o líquido sobe suavemente pelo tubo de elevação e desce para a mangueira de enchimento. Como evaporamos um pouco de LN2 para gerar pressão, não há adição de gelo dentro do Dewar, como acontece em sistemas manuais que utilizam ar do ambiente.
Quando o LN2 é necessário, uma pequena sobrepressão é gerada por um pequeno elemento de aquecimento no LN2, e o líquido flui para fora do sistema como água de uma torneira, sem derramamento, ruído, vibrações etc.
Software
Para exibir as temperaturas dos sensores, a pressão do reservatório, o status dos LEDs da bomba, etc., nosso software de monitoramento Norhof está incluído em qualquer bomba da série 608. Este software funciona em Windows 98 – 2000 – ME – NT – Vista – W7 – Windows 10 – Windows 11.
Cada sistema #608 inclui uma função de software Datalogger. Este registrador permite documentar qualquer valor de parâmetro ao longo do tempo e predefinir o intervalo de tempo para o seu detector.
Especificações técnicas da série 608
| Taxa de fluxo | Até 0,5 litro por minuto | ||
| Pressão média de trabalho | 100 mBar (ajustável com o software fornecido) | ||
| Pressão máxima de trabalho | 300 mBar | ||
| Tempo de reação | +/- 1 minuto para resfriar a linha de enchimento (com linha de enchimento de 1,6 metros) | ||
| Conexão de energia | 115 V / 230 V CA com fonte de alimentação fornecida ou 12-24 V CA/CC | ||
| Consumo de energia | média de 10 watts, durante o bombeamento 50 watts | ||
| Modelo | 608-100-035 | 608-100-050 | 608-100- 100 |
| Volume do recipiente de armazenamento | 35 litros | 50 litros | 100 litros |
| Dimensões externas (diâmetro) | 460 milímetros | 460 milímetros | 500 milímetros |
| Dimensões de altura | 802 milímetros | 917 milímetros | 1235 milímetros |
| Peso (vazio, cheio) | 15 / 42 kg | 17 / 59 kg | 34 / 115 kg |
| Tempo de espera estática (dias) | 112 dias | 122 dias | 164 dias |
| Linha de preenchimento padrão | Comprimento de linha de 1,6 m, 6,25 mm de diâmetro externo, 4 mm de diâmetro interno, tubo de Teflon FEB, com isolamento de espuma Armaflex de 32 mm de diâmetro externo | ||
| O sistema inclui | Dewar, bomba, linha de enchimento de 1,6 m, separador de fases, tubos de enchimento, fonte de alimentação, cabos, 1 sensor de nível, software para PC. | ||
| Modos de trabalho | Controle de enchimento automático com temporizador (1 sensor) | ||
| Controle externo | Sinais de 5 volts para ON/OFF e sinais RS232 para ON/OFF | ||
| Software para PC | Software de monitoramento para monitorar bombas e registro de dados | ||
| Alarmes/avisos
acústico/visual/mecânico |
Dewar vazio, Dewar LN2 de 4 litros restante, sensor(es) quebrado(s), alarme congelado, válvula mecânica de proteção contra sobrepressão. | ||
| Opções | Adaptador feito sob medida com sensor para todas as marcas de detectores Adaptador feito sob medida para fixar sensor(es) na aplicação Carrinho de transporte com 5 rodas (10 cm de altura)
Suporte para bomba (quando o Dewar é reabastecido) |
||
| Opção de carrinho Dewar | 900-400-000 | 900-400-000 | 900-400-000 |
| Opção de suporte de chão | 900-400-100 | 900-400-100 | 900-400-100 |
| Adaptador feito sob medida | 600-400-000 | 600-400-000 | 600-400-000 |

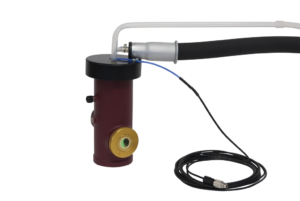

Adaptadores FTIR Série 608
Como padrão, temos adaptadores para sistemas Bruker, Netzsch, Shimadzu, Thermo Fisher, Perkin Elmer, Agilent, Horiba, Mettler Toledo, mas também temos adaptadores disponíveis para outros detectores ou fazemos um design personalizado.
A maior parte deste sistema é utilizada em laboratórios e centros de pesquisa onde são feitas medições de FTIR e onde é necessária uma recarga segura e autônoma de LN2.
Aplicações da série 608:
– recarga automática autônoma de LN2 para detectores FTIR
– recarga de detectores a laser
– medições noturnas
– sequências automáticas de medições
– enchimento automático de outros pequenos reservatórios de LN2, com vazão de LN2 muito baixa
