Eletrodo de grade

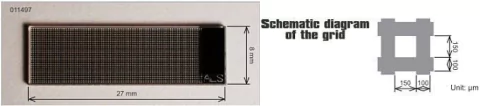

O eletrodo de grade é produzido pela deposição de platina, ouro ou carbono sobre o vidro de quartzo. A dimensão do vidro é de 8 x 27 mm, com 1 mm de espessura, e a linha da grade é de 100 μm de largura com uma distância de 150 μm entre as linhas.



Catalog No. Descrição Tamanho
012655 Eletrodo de grade de Pt para célula de fluxo SEC-2F 8x27x1 mm
012656 Eletrodo de grade de Au para célula de fluxo SEC-2F 8x27x1 mm
012657 Eletrodo de grade de carbono para célula de fluxo SEC-2F 8x27x1 mm
012658 Eletrodo de ITO para célula de fluxo SEC-2F (4 pcs) 8x27x1 mm



transmittance graph

A transmitância de luz foi comparada com eletrodo de ITO e eletrodo de grade (Au, Pt e Carbon) em um vidro de quartzo como referência. Para o eletrodo de ITO, a luz não pode ser transmitida facilmente na faixa ultravioleta. A transmitância é de cerca de 10% a 280 nm do comprimento de onda. Para o comprimento de onda acima de 400 nm, a transmitância é superior a 80%.
